调整输入调谐电路方法

发布时间:2014/3/21 20:11:16 访问次数:784

    (1)低端统调方法。在低端600kHz附近接收某一电台信号,调谐准确使收到的声音为最大状态。然后,X15-24S02转动收音杌方向(实际是转动磁棒天线方向),找到一个角度使收音机声音较小,接着移动天线线圈在磁棒上的位置,如图11-51所示,使声音达到最响状态。

   图11-51  调整天线线圈示意图



   当天线线圈向磁棒中间移动时会增加电感量,否则相反。

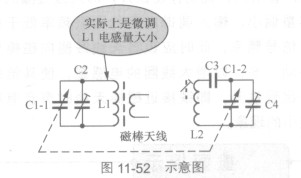

   这一步的调整实际上是调整输入调谐电路中Ll的电感量,如图11-52所示。

   图11-52示意图



   (2)高端统调方法。在高端1500kHz附近接收某一电台信号,用无感螺丝刀调整输入调谐电路中高频补偿电容的容量,使声音达到最响状态,如图11-53所示,就是在调整输入调谐电路中的微调电容C2的容量。

   在高端统调后,会影响到低端的统调,所以还要再次去微调低端,即低端一高端一低端一高端,几个来回往复,直到高端和低端均处于最佳状态。

    (1)低端统调方法。在低端600kHz附近接收某一电台信号,调谐准确使收到的声音为最大状态。然后,X15-24S02转动收音杌方向(实际是转动磁棒天线方向),找到一个角度使收音机声音较小,接着移动天线线圈在磁棒上的位置,如图11-51所示,使声音达到最响状态。

   图11-51  调整天线线圈示意图



   当天线线圈向磁棒中间移动时会增加电感量,否则相反。

   这一步的调整实际上是调整输入调谐电路中Ll的电感量,如图11-52所示。

   图11-52示意图



   (2)高端统调方法。在高端1500kHz附近接收某一电台信号,用无感螺丝刀调整输入调谐电路中高频补偿电容的容量,使声音达到最响状态,如图11-53所示,就是在调整输入调谐电路中的微调电容C2的容量。

   在高端统调后,会影响到低端的统调,所以还要再次去微调低端,即低端一高端一低端一高端,几个来回往复,直到高端和低端均处于最佳状态。
