典型变频级电路分析

发布时间:2014/3/20 20:45:40 访问次数:633

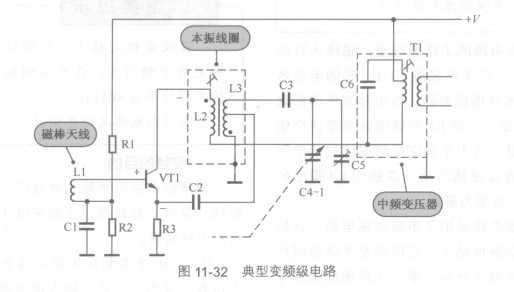

   图11-32所示是典型变频级电路。

   (1)本机振荡器电路分析。LPD150-N025A本机振荡器用来产生一个等幅的高频正弦信号,使用一个高频正弦波振荡器,由三极管VT1和振荡线圈L2、L3等构成。

   我国采用超外差式收音制式,所谓超外差就是本机振荡器超出外来的高频信号一个中频率,VT1为变频管兼振荡管,Ll是磁棒天

线的二次绕组,L2和L3为本机振荡线圈,Tl是中频变压器,C4-1是双联可变电容器的振荡联,C5是微调电容器。

   图11-32典型变频级电路



   (2)选频原理分析。选频电路由L3、C3、C5和C4-1构成,这是一个LC并联谐振选频电路。当双联可变电容器容量改变时,选频电

路谐振频率也发生变化。由于C4-1容量与天线调谐电路中另一个调谐联同步变化,这样便能做到振荡信号频率始终比选频电路的谐振频率高出一个中频465kHz。

    (3)变频电路分析。直流电压+V经Rl、R2分压后,由Ll加到VT1基极,给VT1提供偏置电流。直流工作电压+V经Tl -次侧、L2加到vri集电极.这样VT1就建立了静态工作电路。

    Ll输出的高频信号从基极馈入变频管VT1,而本机振荡信号由C2加到VT1发射极,这样两输入信号在VT1非线性的作用下,从集电极输出一系列新频率信号,这些信号加到中频变压器Tl -次绕组回路中,Tl -次侧是VT1的集电极负载。

   图11-32所示是典型变频级电路。

   (1)本机振荡器电路分析。LPD150-N025A本机振荡器用来产生一个等幅的高频正弦信号,使用一个高频正弦波振荡器,由三极管VT1和振荡线圈L2、L3等构成。

   我国采用超外差式收音制式,所谓超外差就是本机振荡器超出外来的高频信号一个中频率,VT1为变频管兼振荡管,Ll是磁棒天

线的二次绕组,L2和L3为本机振荡线圈,Tl是中频变压器,C4-1是双联可变电容器的振荡联,C5是微调电容器。

   图11-32典型变频级电路



   (2)选频原理分析。选频电路由L3、C3、C5和C4-1构成,这是一个LC并联谐振选频电路。当双联可变电容器容量改变时,选频电

路谐振频率也发生变化。由于C4-1容量与天线调谐电路中另一个调谐联同步变化,这样便能做到振荡信号频率始终比选频电路的谐振频率高出一个中频465kHz。

    (3)变频电路分析。直流电压+V经Rl、R2分压后,由Ll加到VT1基极,给VT1提供偏置电流。直流工作电压+V经Tl -次侧、L2加到vri集电极.这样VT1就建立了静态工作电路。

    Ll输出的高频信号从基极馈入变频管VT1,而本机振荡信号由C2加到VT1发射极,这样两输入信号在VT1非线性的作用下,从集电极输出一系列新频率信号,这些信号加到中频变压器Tl -次绕组回路中,Tl -次侧是VT1的集电极负载。
