(1) VD1或VD3中有一只开路故障分析。JDH2S02FS这时负极性电压输出仅为半波整流，正极性电压输出正常。

   这是因为正、负极性两组全波整流电路是并联的，有一组开路对另一组影响不大。

    (2) VD2或VD4申有一只开路故障分析。这时正极性电压输出仅为半波整流，负极性电压输出正常。

   (3)4只整流二极管中有一只短路故障分析。这时将影响正、负极性电压输出，熔断熔丝。

    万用表检修正极性桥式整流电路故障

    正极性桥式整流电路故障检修

   桥式整流电路是电源电路中应用量最大的一种整流电路。

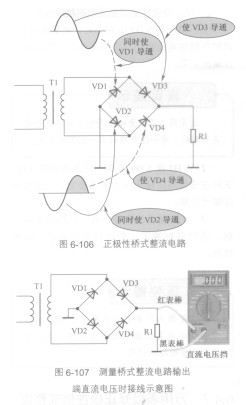

   图6-106所示是典型的正极性桥式整流电路，VD1～VD4是一组整流二极管，Tl是电源变压器。

   关于这一电路的故障检测方法说明以下两点。

   图6-107是测量这一整流电路输出端直流电压时接线示意图。对于正极性桥式整流电路，红表棒接两只整流二极管负极相连处。如果测量结果没有直流输出电压，再用万用表欧姆挡在路测量VD1和VD2正极相连处的接地是不是开路了。如果这一接地没有开路，再测量电源变压器二次绕组两端是否有交流电压输出。
