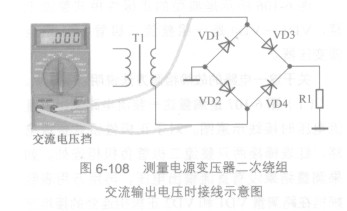

图6-108是测量电源变压器二次绕组交流输出电压时接线示意图。由于这是桥式整流电路，JDH3D01S所以电源变压器二次绕组两端没有一个是接地的，万用表的两根表棒要直接接在电源变压器二次绕组两端。

   图6-108测量电源变压器二次绕组交流输出电压时接线示意图

没有直流电压输出。

    任意一只二极管开路故障分析。这时整流电路所输出的单向脉动直流电压下降一半。

   这是因为交流输入电压的正半周或负半周没有被整流成单向脉动直流电压。

   不对边两只二极管同时开路故障分析。这时整流电路无输出电压。

   这是因为交流输入电压的正半周和负半周都没有被整流成单向脉动直流电压，所以整流电路输出电压为零。
