万用表检修正极性半波整流 JAA2402631NA电路故障

     1．正极性半波整流电路故障检修

    图6-97所示是经典的正极性半波整流电路。Tl是电源变压器，VD1是用于整流目的的整流二极管，整流二极管导通后的电流流过负载Rl。

    图6-97正极性半波整流电路

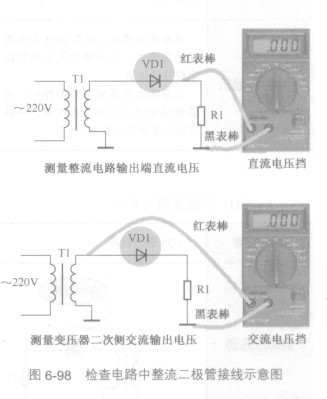

   图6-98是检查电路中整流二极管接线示意图，第一步通电后用直流电压挡测量整流电压输出端直流电压，即万用表红表棒接整

流二极管负极，黑表棒接地线。如果测量有正常的直流电压，可以说明电源变压器和整流二极管工作正常。如果测量直流输出电压为零，再测量电源变压器二次绕组上的交流输出电压，如果交流输出电压正常，说明整流二极管开路。

    测量整流电路输出端直漉电压    直流电压挡测量变压器二次侧交流输出电压如果故障表现为总是烧坏交流电路中的熔

断器，可以用万用表欧姆挡在路测量整流二极管反向电阻，如果很小说明二极管被击穿。

    2．正极性半波整流电路故障分析

   正极性半波整流电路中只有一只整流元器件，所以整流电路的故障主要就是整流二极管的故障。
