同相比例放大器

     ①电路原理图：0201DS-9N4XJLW同相比例放大器的电路如图14-10所示。

     ②原理图简析：输入信号甜i经过电阻R2接到集成运放的同相端，反馈电阻接到其反相端，构成了电压串联负反馈。

   根据虚断概念，f+≈0，可得u+- Ui。又根据虚短概念，有u+~u，于是有：Ui—U--“。风／(Ri+ RF)．移项后得电压放大倍数Au= uo/ui =1+ RF/ Ri。

     当RF=0或风一oo时，如图14-11所示，此时甜。- Ui，即输出电压与输入电压大小相等、相位相同，该电路称为电压跟随器。

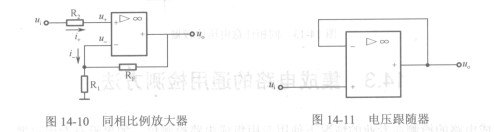

    图14-10同相比例放大器    图14-11  电压跟随器
