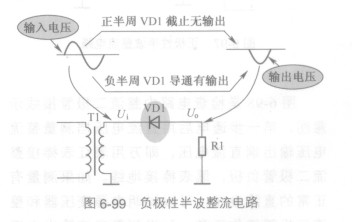

图6-99负极性半波整流电路

    对于负极性半波整流电路的故障检测JAD2402102NA41方法同前面介绍的正极性半波整流电路的故障检测方法一样，只是注意万用表的红、黑表棒接法，在测量整流电路输出端直流电压时，红表棒接地线，否则指针反向偏转，数字式万用表读数时为负值。

    负极性半波整流电路故障分析

   对于负极性半波整流电路的故障分析方法和思路与正极性电路一样，只是要注意：在测量整流电路输出端直流电压时，由于它是负极性的，所以注意红、黑表棒的极性，红表棒接地线，黑表棒接整流电路输出端。

     正、负极性半波整流电路故障检修

    图6-100所示是正、负极性半波整流电路。电路中Tl是电源变压器，VD1和VD2是两只整流二极管。

    图6-100正、负极性半波整流电路

   关于这一电路的故障检测方法与前面介绍的检测半波整流电路方法一样，只是提醒一点：如果正、负极性半波整流电路都没有直流电压输出，用万用表欧姆挡测量电源变压器二次抽头与地之间的电阻，检测是否开路。
