（一）二极管参数测试仿真实验

     (1)在实验电路工作区搭建测量二极管正向伏安特性的实验电路， E28F320J5120如图5.7.1所示。依次设置滑动电阻器Rw触点至下端间的电阻值（拨动鼠标箭头显示的电位器拨动游标），调整二极管两端的电压。启动仿真开关，将测得的训。，iD及计算得到的rD数据填入表5.7.1中。

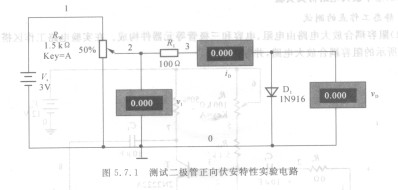

    图5.7.1  测试二极管正向伏安特性实验电路

    (2)在实验电路工作区搭建测量二极管反向伏安特性的实验电路，如图5.7.2所示。依次设置滑动电阻器Rw触点至下端间的电阻值，调整二极管两端的电压。进行仿真实验，将测得的训及计算得到的r。数据填人表5.7.2中。

    表5.7.1  二极管正向伏安特性测量数据记录表
