Multisim 10中的元器件和仿真仪器分为两种：D1FS6R一种是虚拟(Virtual)类型的元器件和仿真仪器，如图5.5. 23所示；另外一种是仿真仪器。

     图5.5. 23虚拟仿真仪器

     如图5.5. 23所示的虚拟仿真仪器中，从左至右依次为模拟系列、基础元件库系列、二极管系列、晶体管系列、测量仪器系列、多样仪器系列、电源系列、额定系列、信源系列。

      以上两种仿真仪器可以单独使用，也可混合在同一个电路中使用。下面通过一个简单的实例演示如何向电路中添加这两种仿真仪器。我们的目的是测量如图5.5. 24所示的电阻网络中流过各个电阻上的电流和电阻R。上的功率。

      (1)向电路中添加虚拟仿真仪器。为了方便测量电阻网络中各个支路的电流，可以利用虚拟仿真仪器中的电流表来进行测量。从虚拟仿真仪器工具栏的测量系列中选挥电流表，放置到电路中，如图5.5. 25所示。

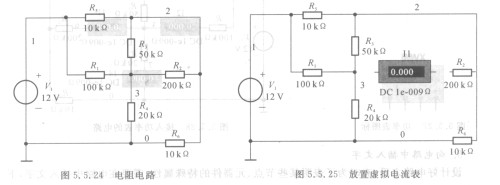

    图5.5. 24  电阻电路

    图5.5. 25放置虚拟电流表

     向需要测量电流的支路放置电流表，然后利用导线将电流表接入电路即可。接人电流表的电路如图5.5. 26所示。

     (2)向电路中添加仿真仪器。在图5.5.26中，已经添加好了电流表，用于测量各个支路的电流。下面向电阻网络中加入功率表（瓦特表），用于测量电阻Rs所消耗的功率。

      从Multisim软件界面右边的仿真仪器工具栏中选择功率表并单击，将光标移向工作区。在工作区单击，就可以将功率表添加到工作区，如图5.5. 27所示。

      可以看到功率表有两对引脚，左边一对为电压测量引脚，右边一对为电流测量引脚。将电压测量引脚并联在待测电阻两边，将电流测量引脚串联在待测电阻所在的支路中，如图5.5. 28所示。
