在城镇街道的十字交叉路口，C3225JB0J107M为保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行，已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行。交通灯控制电路自动控制十字路口两组红、黄、绿交通灯的状态转换，指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化。

   1．任务

   设计一个十字路口的交通灯控制电路。

   2．基本要求

   (1)要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行的时间都设为25 s。

   (2)要求黄灯先亮5s，才能变换运行车道。

   (3)当黄灯亮时，要求每秒钟闪亮一次。

   3．设计方案

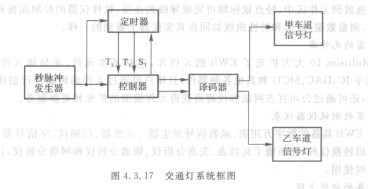

   设计方案如图4.3. 17所示。

   图4.3. 17交通灯系统框图

   4．可选元器件

   集成电路74LS74，74LS10，74LSOO，74LS153，74LS163，NE555；电阻51 k\Q，200 Q；电容10 uF;其他发光二极管。
