集成运算放大器的非线性应用
发布时间:2014/2/15 18:38:48 访问次数:715
一、实验目的
(1)掌握电压比较电路和 ACM7060-701-2PL-TL非正弦波形产生电路的特点和分析方法。
(2)熟悉集成运算放大器的非线性应用。
二、预习要求

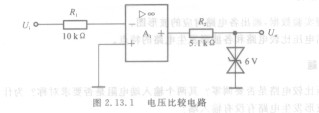

(1)分析如图2.13.1所示电路的工作原理,若输入U为1V的正弦波,试画出输出U。的波形图。若在集成运算放大器的同相端加一个0.5 V昀直流参考电压,则输出Uo将如何变化?
(2)分析如图2.13.2所示电路的工作原理,定性画出U。和U。的波形图。
三、实验仪器及材料
(1)模拟电路实验箱和电路板。
(2)函数信号发生器。
(3)交流毫伏级电压表。
(4)示波器。
(5)数字万用表。
四、实验线路及实验内容
1.电压(过零)比较电路
(1)按如图2.13.1所示接线,在【,.端接地时,测U。电压。
(2)U.输入100 Hz有效值为1V的正弦波,用示波器观察、比较Ui和U。的波形并记录。
(3)改变U.幅值,观察U。变化。
一、实验目的
(1)掌握电压比较电路和 ACM7060-701-2PL-TL非正弦波形产生电路的特点和分析方法。
(2)熟悉集成运算放大器的非线性应用。
二、预习要求
(1)分析如图2.13.1所示电路的工作原理,若输入U为1V的正弦波,试画出输出U。的波形图。若在集成运算放大器的同相端加一个0.5 V昀直流参考电压,则输出Uo将如何变化?
(2)分析如图2.13.2所示电路的工作原理,定性画出U。和U。的波形图。
三、实验仪器及材料
(1)模拟电路实验箱和电路板。
(2)函数信号发生器。
(3)交流毫伏级电压表。
(4)示波器。
(5)数字万用表。
四、实验线路及实验内容
1.电压(过零)比较电路
(1)按如图2.13.1所示接线,在【,.端接地时,测U。电压。
(2)U.输入100 Hz有效值为1V的正弦波,用示波器观察、比较Ui和U。的波形并记录。
(3)改变U.幅值,观察U。变化。
