石英晶体之所以能做谐振器，W78E51B是基于它的“压电效应”。若在晶片的两个极板间加一个电场，则会使晶体产生机械变形；反之，若在极板间施加机械力，则会在相应的方向上产生电场，这种现象称为压电效应。如果在极板间加的是交变电压，就会产生机变形振动，同时机械变形振动又会产生交变电压。一般来说，这种机械振动的振幅是比较小的，但其振动频率是很稳定的。但当外加交变电压的频率与晶片的固有谐振频率相等时，机械振动的幅度将急剧增大，晶体振动幅度达到最大，同时由于压电效应产生的交变电压也达到最大，因此这种现象称为“压电谐振”，与LC回路的谐振现象十分相似。谐振频率与晶片的切割方式、几何形状及尺寸等有关。

   石英晶体振荡器的等效电路

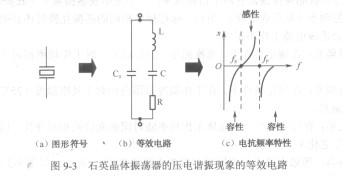

   石英晶体振荡器的压电谐振现象可以用如图9-3所示的等效电路来模拟。

   图9-3石英晶体振荡器的压电谐振现象的等效电路

   在不同频率下，石英晶体呈现不同的电抗性，在石和f频率点呈电阻性，在石和fp之间频率呈感性，大于fp与小于石频率时都呈容性a

   晶振串联一只电容跨接在集成电路两只引脚上时，为串联谐振型；一只脚接集成电路，另一只脚接地的，则为并联谐振型。

   石英晶体振荡器（晶振）在电路图中通常用字母“X”、“Y”、“G”或“Z”表示，如

“Y1”表示编号为“1”的晶振。
