(1)用示波器监测输出，ACM7060-301-2PL-TL调节Rf观察输出波形使U。无明显失真。

   (2)记录波形，测量输出电压U。，及频率厂，结果记入表2.12.1中，与理论频率值，比较。

    表2. 12.1  实验数据记录表

    (3)测定放大电路的闭环电压增益A。r。

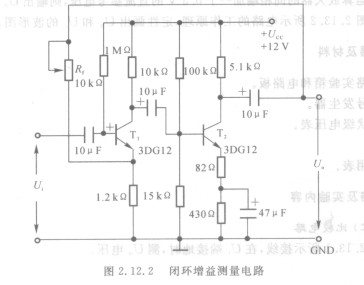

    1)断开选频网络与放大器连接的两条线，构成如图2. 12.2所示的闭环增益测量电路。

    图2. 12.2  闭环增益测量电路

   2)调节信号发生器的频率等于振荡电路的振荡频率，电压调到最小。

   3)信号发生器的输出接到放大电路的输入端，示波器监测输出U。，调节信号发生器的幅度使Uo =U。测量此时的u．值，则A。f=誊，结果记入表2.12.1中。

   注意：改变参数前，必须先断开实验箱电源开关，检查无误后再接通电源。

    实验报告

   (1)分析实验电路中哪些参数与振荡频率有关。将振荡频率的实测值与理论估算值作比较，分析产生误差的原因。

   (2)总结改变负反馈深度对振荡电路起振的幅值条件及输出波形的影响。

    (1)若元件完好，接线正确，电源电压正常，原因何在？应该怎么办？

    (2)有输出波形但出现明显失真，应如何解决？
