1．低压断路器的结构

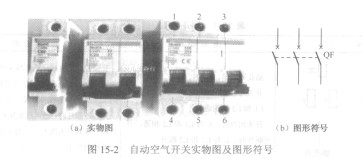

   低压断路器又称自动空气开关，如图15-2所示，040HP-18NX_LW主要由触点系统、灭弧装置、操作机构和脱扣器等几部分组成。

   2．低压断路器的作用和特点

   低压断路器是低压配电电路中的一种重要保护电器。它既是开关，又能实现短路、过载、欠压等保护。用于小电流电路（30A以下）的接通或分断，也可用于不频繁启动的小型电动机的控制。用于控制大电流电路时，可作为隔离开关。

     图15-2中，l、2、3为输入端子，4、5、6为输出端子。无论是闭合还是断开状态，1、2、3之间，4、5、6之间的电阻。

     在闭合时，1与4、2与5、3与6是相通的（即电阻为O），断开后，所有端子间电阻均应为o。。

     低压断路器的闭合由人工手动完成，分断一般也由人工手动完成。但当电路出现短路、过载、欠压时会自动分断，且具有联动功能，即三相中一相出现故障时，三相同时分断。

   低压断路器动作后不需要更换元件，动作电流可按需整定，工作可靠，安装方便，分断能力较强。
