低压断路器是低压配电电路中的一种重要保护电器。040HP-23NX_LW它既是开关，又能实现短路、过载、欠压等保护。用于小电流电路（30A以下）的接通或分断，也可用于不频繁启动的小型电动机的控制。用于控制大电流电路时，可作为隔离开关。

     图15-2中，l、2、3为输入端子，4、5、6为输出端子。无论是闭合还是断开状态，1、2、3之间，4、5、6之间的电阻均为。。。

     在闭合时，1与4、2与5、3与6是相通的（即电阻为O），断开后，所有端子间电阻均应为o。

   低压断路器的闭合由人工手动完成，分断一般也由人工手动完成。但当电路出现短路、过载、欠压时会自动分断，且具有联动功能，即三相中一相出现故障时，三相同时分断。

   低压断路器动作后不需要更换元件，动作电流可按需整定，工作可靠，安装方便，分断能力较强。

    低压断路器的工作原理

   开关的主触点靠操作机构进行合闸与分闸。合闸后，主触点被挂钩锁在闭合位置。当电路发生短路时．电流较大，短路脱扣器线圈产生较大的磁力，推动挂钩分断主触点。当电路过载时，热脱扣器动作，推开挂钩，分断主触点。当失压或欠压时，失压脱扣器线圈产生的磁力不足，挂钩被顶开，分断主触点。

    低压断路器的选用

   ①低压断路器的额定电压不小于被控制电路的额定电压。

   ②低压断路器的额定电流不小于被控制电路的最大计算负荷电流。

   ③欠压脱扣器额定电压等于电路额定电压。

   ④脱扣器额定电流不小于电路计算电流。

    低压断路器的维护和故障处理

   低压断路器在使用过程中要经常检查触点是否氧化或损坏，防止触点接触不良。运行要先按下实验按钮，检查能否正常脱扣。

    低压断路器常见的故障及处理方法见表15-2。

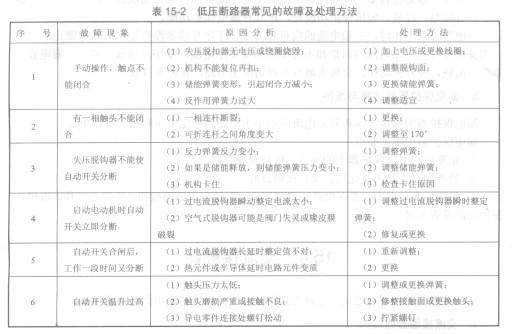

    表15-2低压断路器常见的故障及处理方法
