该方法是指在通电的情况下，0402CS用万用表直流电压挡测集成块各引脚对地的直流电压，再与该集成块各脚的在路标称电压相比较，从而判断故障的常用方法。集成电路的具体方法和要点见表14-11。

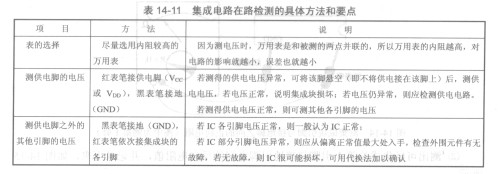

    表14-11  集成电路在路检测的具体方法和要点

   测量集成电路各引脚的直流工作电压时，如遇到个别引脚的电匪与原理图或维修技术资料中所标的电压值不符，不要急于断定集成电路已损坏，应首先先排除以下几个因素后再确定。

     ①所提供的标称电压是否可靠，因为有一些说明书、原理图等资料上所标的数值与实际电压有一定的差别，有时也有可能是错误的。此时，应多找一些有关资料进行对照，必要时分析内部原理图与外围电路再进行理论上的计算或估算来证明电压是否有误。

     ②要区别所提供的标称电压的性质，其电压属于哪种工作状态的电压。因为集成块的个别引脚随着注入信号的不同而明显变化，所以此时可改变工作状态，再观察电压是否正常。如果后者为正常，则说明标称电压属于某种工作电压，测试的工作状态不同，所测电压也不一样。  ．

    在路测交变信号

    在集成块供电、接地等正常的情况下，用示波器测集成块的输入、输出信号的波形、频率和幅度，如果输入正常而输出异常，可以判定集成块损坏。

    在线测电阻法

   该方法利用万用表测量待查集成电路各引脚对地的正、反向直流电阻值，与正常数据进行对照来判断好坏。这一方法需要积累同一机型同型号集成电路的正常可靠数据，以便和待查数据对比。

   测量时要注意以下三点：

    ①测量前要先断开电源，以免测试时损坏电表和元件；

    ②万用表电阻挡的内部电压不得大于6V，量程最好用Rxl00或R×lk挡，以免损坏元件；

   ③测量IC引脚参数时，要注意测量条件，如被测机型、与lC相关的电位器的滑动臂位置等，还要考虑外围电路元件的好坏。
