1．光电两用晶闸管

     在光晶闸管中再引出一个控制极，WEDPN4M72V-100B2M就可以做成一个光电两用的晶闸管。如图7-20 (a)所示。这种晶闸管在需要用光触发时，就使光信号照射到J2结上；在需要电触发时，就将电信号接到控制极上。由于它有一个控制极，所以和普通品闸管一样，也是三端元件。

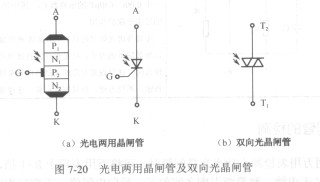

    (a)光电两用晶闸管    (b)双向光晶闸管

    图7-20光电两用晶闸管及双向光晶闸管

    2．双向光晶闸管

   和普通晶闸管一样，光晶闸管也可以做成双向的，即双向光晶闸管。这种光晶闸管就是在一个硅片上，制成两个反向并联的光晶闸管，硅片的两侧做成两个斜面，可以分别接受两个不同方向的光照，为了防止两个光晶闸管互相影响造成误动作，在它们中间有一个阻止载流子移动的隔离区。这种双向光晶闸管在功能上相当于两个反向并联使用的光晶闸管。由于它只需要一个散热器，所以体积可以大大减小。双向光晶闸管的图形符号如图7-19 (b)所示。
