带防抖动开关的水位自动控制电路
发布时间:2014/2/9 9:34:25 访问次数:1085
众所周知，当水箱进AD1674ARZ出水时，液面难免发生波动，常使检测电极和液面处于似接通又非接通状态，而导致控制电路出现频繁的启停抖动状态。本控制器采用CD4013双D触发器组成双稳态工作方式，可靠地消除了电路的抖动问题。除了这一特点外，电路还采用干簧继电器组成液位传感器，可有效防止电极在水中产生的电化学腐蚀现象。该控制器适用于家庭及小型公共场合使用。

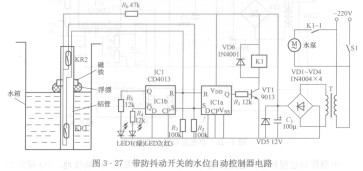

带防抖动开关的水位自动控制电路如图3-27所示。电路中的干簧继电器KR1和KR2分别置于水箱的低位和高位，为动合状态，在铝管上套有永久磁环，固定在浮漂上，随水位升降而移动，以控制干簧继电器触点的闭合与断开。
众所周知，当水箱进AD1674ARZ出水时，液面难免发生波动，常使检测电极和液面处于似接通又非接通状态，而导致控制电路出现频繁的启停抖动状态。本控制器采用CD4013双D触发器组成双稳态工作方式，可靠地消除了电路的抖动问题。除了这一特点外，电路还采用干簧继电器组成液位传感器，可有效防止电极在水中产生的电化学腐蚀现象。该控制器适用于家庭及小型公共场合使用。
带防抖动开关的水位自动控制电路如图3-27所示。电路中的干簧继电器KR1和KR2分别置于水箱的低位和高位，为动合状态，在铝管上套有永久磁环，固定在浮漂上，随水位升降而移动，以控制干簧继电器触点的闭合与断开。
