卫生间门控灯开关电路
发布时间:2014/2/8 20:55:43 访问次数:875

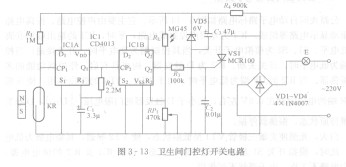

卫生间门控灯开关电路如图3-13所示。VD1～VD4和单向S0402NH晶闸管组成了灯开关的交流电主回路。双D触发器IC1和外围元件组成灯开关的控制电路，D触发器被接成双稳态电路，利用其输出状态的改变来控制晶闸管VS1的开通与阻断，进而控制灯的亮灭；D触发器A组成一个单稳态电路，用来将干簧继电器KR与磁铁及Ri形成的开门控制信号展宽、整形成一个固定宽度的正脉冲信号，以确保每次开动作的准确性。R4和稳压二极管VD5及C3组成电阻降压的稳压电路，输出约6V直流电压供控制电路使用。
卫生间门控灯开关电路如图3-13所示。VD1～VD4和单向S0402NH晶闸管组成了灯开关的交流电主回路。双D触发器IC1和外围元件组成灯开关的控制电路，D触发器被接成双稳态电路，利用其输出状态的改变来控制晶闸管VS1的开通与阻断，进而控制灯的亮灭；D触发器A组成一个单稳态电路，用来将干簧继电器KR与磁铁及Ri形成的开门控制信号展宽、整形成一个固定宽度的正脉冲信号，以确保每次开动作的准确性。R4和稳压二极管VD5及C3组成电阻降压的稳压电路，输出约6V直流电压供控制电路使用。
