停电自锁的拉线开关Q2008L4是在拉线开关上附加的电路，使得一般的拉线开关在停电之后可以锁定在关的位置，从而可避免因停电而忘关灯造成昀浪费。

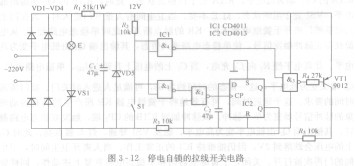

       停电自锁的拉线开关电路如图3-12所示。市电经滤波及VD5稳压后可获得12V的直流电压，以给附加电路供电。假定拉线开关Sl在停电时处于闭合状态，重新来电后与非门1输出高电平，此高电平送入与非门2的一个输入端。此时，由于D触发器1C2的R端接有C2和R3，因此在送电的瞬间使IC2清零，其输出为高电平，而Q输出为低电平，此低电平反馈到与非门2的另一个输入端，使与非门2输出低电平，这样就使得D触发器维持为“0”状态，与非门输出高电平，此时VT1截止，并控制晶闸管VS1处于阻断状态，灯E不亮。

       如果需要重新打开灯，首先要拉动拉线开关Sl，使其断开，这时在上拉电阻R的作用下，与非门1输出低电平，与非门2输出由低电平变为高电平，使D触发器翻转，Q输出端由高电平变为低电平，该低电平将与非门2封锁，D触发器不再受拉线开关Sl的影响。

       由于此时与非门4的输出为低电平，与非门3的输出仍为高电平，VT1仍然截止，晶闸管VS1仍处于阻断状态。这时再拉动一下拉线开关使其闭合，与非门4输出为高电平，与非门3的输出变为低电平，驱动VT1导通并触发晶闸管VS1也导通，灯被点亮。由于与非门2已被封锁．D触发器也锁定在Q=O的状态，所以灯E点亮之后，与非门3的输出只受拉线开关Sl的控制，拉线开关Sl可以和平时一样的使用。
