定时器的电路如图1-42所示。电路中的与D720102GC非门1、2组成受控多谐振荡器，调节RPi可以改变振荡周期。与非门1输出的正脉冲经R。VD2对C2充电与非门3组成延时触发整形控制门。当按动Sl后，直流供电电压经R4、Rs偏置，使VT1导通，C2被放电，与非门3输出高电平，控制多谐振荡器起振。同时，由与非4反相输出低电平，使VT2导通，继电器Kl工作，其触点发出定时开始信号。这时经过R。VD2的正脉冲对c。充电，当C2上的电压达到去U（E阈电平时，与非门3的输出改为低电平，使多谐振荡器停振。但这时的延时过程准备。

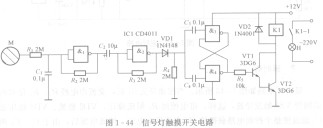

       信号灯触摸开关电路如图1-44所示。电路主要由与非门CD4011组成，其中与非门1、2组成高输入阻抗的放大器，与非门3、4组成双稳态触发器电路。
