由于结型场效应管的栅极输入电流fG≈0，ULN2003AFWG因此很少应用输入特性曲线。常用的特性曲线有输出特性曲线和转移特性曲线。

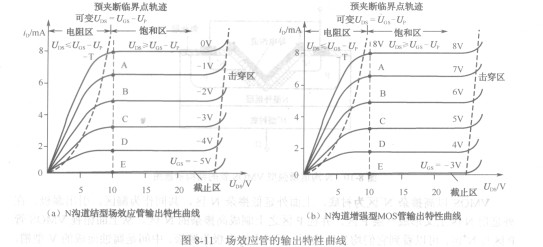

     输出特性曲线是指在一定的栅极电压UGS作用下，电流fD与UDS之间的关系曲线，可反映漏一源电压UDS对南的影响。场效应管的输出特性曲线如图8-11所示。场效应管的工作状态可划分为四个区域。

   ①可变电阻区。

   可变电阻区位于输出特性曲线的起始部分，表示UDS较小，管子预夹断前，电压UDS与漏极电流fD之间的关系。

   在此区域内，有UP<UcS≤O，UDS<UGS一UP。当UGS -定、UDS较小时，UDS对沟道的影响不大，沟道电阻基本不变，fD与UDS之间基本呈线性关系。若IUG。f增加，则沟道电阻增大，输出特性曲线斜率减小。所以，在UDS较小时，源一漏极之间可以看成是一个受%。控制的可变电阻，故称这一区域为可变电阻区。这一特点常使结型场效应管被作为压控电阻而广泛应用。

     ②饱和区（恒流区、线性放大区）。

     当UP<Uos≤0且UDS≥UGS一UP时，N沟道结型场效应管进入饱和区，即图8-11中特性曲线近似水平的部分。它表示管子预夹断后，电压UDS与漏极电流南之间的关系。饱和区的特点是fD几乎不随UDS的变化而变化，fD已趋于饱和，但它受Ucs的控制。沟道电阻增加，fD城小。场效应管作为线性放大器件用时，就工作在饱和区。

     图8-11中左边的虚线是可变电阻区与饱和区的分界线，是结型场效应管的预夹断点UDS=UGS - UP的轨迹。显然，预夹断点随Uos的改变而变化，UGS越负，预夹断时的UDS越小。

    ③击穿区。

   管子预夹断后，若UDS继续增大，则当栅一漏极间PN结上的反偏电压UGD增大到使PN结发生击穿时，抽将急剧上升，特性曲线进入击穿区。管子被击穿后再不能正常工作。
