当人手触摸金属片M时，人体的感应电压ECE1077-FZG便经放大器放大，由VD1取正脉冲触发由与非门3、4组成的双稳态电路，若与非门4的输出端由低电平经触发后变为高电平，则驱动复合管VT1、VT2导通，继电器Kl得电工作，其触点Kl-1闭合，信号灯H被点亮。若两次触摸金属片M时，双稳态电路的输出状态则发生翻转，与非门4的输出端由高电平恢复为低电平，VT1、VT2由导通变为截止，继电器Kl被释放，其触点Kl-l断开，信号灯H熄灭。这样，两次触摸金属片M就完成了控制信号灯H的开关作用。

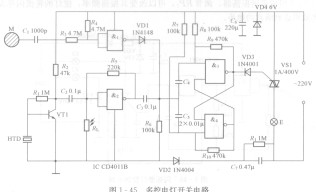

      多控电灯开关可实现触控、光控及声控等功能，其电路如图1-45所示。

      电路中的供电直接取自市交流电源，市电经C7、Ru降压、VD2整流、VD4

稳压及C6滤波后，可提供6V直流电压。
