熟悉用运放、电阻和电容组Q6015L5成有源低通滤波、高通滤波和带通、带阻滤波器及其特性。

      学会测量有源滤波器的幅频特性。

      实验类型，验证型实验。

      预习要求，复习教材有关滤波器内容。

      实验仪器，双踪示波器，频率计，交流毫伏表，信号发生器。

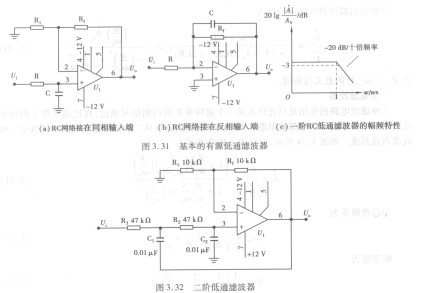

      实验原理，低通滤波器是指低频信号能通过而高频信号不能通过的滤波器，用一级RC网络组成的称为一阶RC有源低通滤波器，如图3.31所示。

      为了改善滤波效果，在图3. 31(a)的基础上再加一级RC网络，为了克服在截止频率附近的通频带范围内幅度下降过多的缺点，通常采用将第1级电容C的接地端改接到输出端的方式（见图3. 32），即为一个典型的二阶有源低通滤波器。

       这种有源滤波器的幅频率特性为

式中二阶低通滤波器的通带增益；

       截止频率，它是二阶低通滤波器通带与阻带的界限频率；

       品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。

       注：式中S代表j∞。
