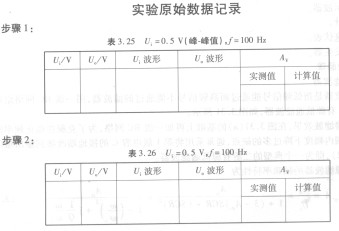

按图3. 22(a)连接实验电路。实验P/N29768步骤同上，将结果记人表3. 26中。

       将图3. 22(a)改为3.22(b)电路重复内容①。

       反相加法运算电路，按图3. 21正确连接实验电路。

          输入信号采用直流信号源，如图3. 30所示电路为简易直流信号源用万用表测量输入电压（且要求均大于零小于0.5V）及输出电压U，记人表3.27中。

       减法运算电路，按图3. 23正确连接实验电路。

       采用直流输入信号，实验步骤同内容3），记人表3. 28中。

       积分运算电路，按积分电路如图3. 24所示正确连接。

       取频率约为100Hz，峰一峰值为2V的方波作为输入信号U，打开直流开关，输出端接示波器，可观察到三角波波形输出并记录之。

       微分运算电路，按微分电路如图3.25所示正确连接。

       取频率约为100Hz，峰一峰值为0.5V的方波作为输入信号，打开直流开关，输出端接示波器，可观察到尖顶波。

       注意事项，连接电路前，先用万用表粗测UA741是否损坏。注意UA741电源引脚，一定不要将电源的正负接反。

       实验报告，整理测试数据，并对数据进行处理。对实验数据进行分析，并与理论数据进行比较、分析。回答预习要求和思考题中的问题。附上原始数据记录及指导教师的签名。

       思考题，在实际运用中，积分器的误差与哪些因素有关？最主要的有哪几种？积分器输入方波信号，输出三角波信号的幅度大小受哪些因素制约？
