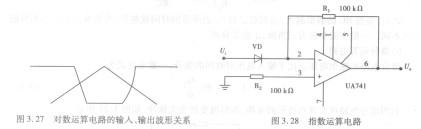

利用集成运放和二极管组OEM A-DATA成如图3. 28所示的基本指数电路。K为负系数。

       由于指数运算精度同样受温度、二极管的内部载流子及内阻影响，本实验仅供有兴趣的同学调试。按如图3. 28所示正确连接实验电路，D为普通二极管，取频率为1kHz，峰．峰值为1V的三角波作为输入信号，打开直流开关，输入和输出端接双踪示波器，调节三角波的幅度，观察输入和输出波形如图3. 29所示。在三角波上升阶段输出有一个下降沿的指数运算，在下降沿阶段输出有一个上升沿运算阶段。如若波形的相位不对，则调节适当的输入频率。

       实验时切忌将输出端短路，否则将会损坏集成块。输入信号时先按实验所给的值调好信号源再加入运放输入端。另外，做实验前，应先对运放调零，若失调电压对输出影响不大，可以不用调零。

       反相比例运算电路，按图3. 20正确连线。

       输入=100Hz∽=0.5V（峰·峰值）的正弦交流信号，打开直流开关，用毫伏表测量值，并用示波器观察的相位关系，记入表3. 25中。
