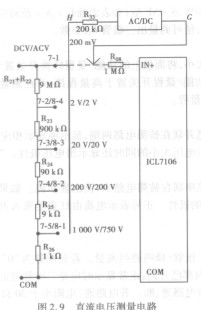

整个电路的核心部分是ICL7106组成的S-1206B32-M3T1G一个量程为200mV的电压表。出于安全考虑，1000V量程的后半段(1001～1999V)不推荐使用。直流电压测量电路如图2.9所示。

      交流电压测量输入端的测量原理同直流电压测量电路原理一样，只是它相应的开关组合，输出要经过日点送人AC/DC转换电路，经过二极管整流变成直流电压后再经G点进入ICL7106的输入端显示。

      化时，相应的挡位电阻减少。通过计算可知，保证到ICL7106输入端电压值不超过200mV，这样可使各个量程保持平衡，见表2.1。

      电流及其他参量的测量，当被测直流电流通过电阻时，会产生相应电压降，该电压送入ICL7106的输入端进行测量显示。被测电流越大，电压降越大。与直流电压测量一样，电流测量量程也应进行归一化处理，保证输入电流引起的电压降不超过200mV。

      交流电流测量输入端的测量原理同直流电流一样，只是它的输出点要经过日点送入AC/DC转换电路，变成直流电压后再经G点进入ICL7106的输入端IN+，LCD显示。交、直流的20A挡通过一个0.01Q粗的铜导线分流，以免电流过大烧坏万用表。

      另外，该表也能进行电容、二极管和三极管测量电路，读者可结合具体的电路自行分析。

      数字万用表的使用方法：通电按下右上角“ON-OFF”键，将其置于“ON”位置。

      表笔插法。测试输入插座；黑色测试笔插在“COM”（为接地端）的插孔里固定不动，红色测试表笔则根据被测量种类和大小分别插入各相应的插孔里。在测量电阻、电压、二极管时，将红表笔插入“VQ”插孔里；当测量小于200mA的电流时，将红表笔插入“mA”插孔里；当测量大于200mA的电流时，将红表笔插入“20 A”插孔里。

      注意：洌量电容，不需要用表笔。先把转换开关打至电容相应量程挡，然后将电容插在面板上有电容测量标志的插孔里，便可读出电容大小。

      测三极管参数时，也不需要用表笔。
