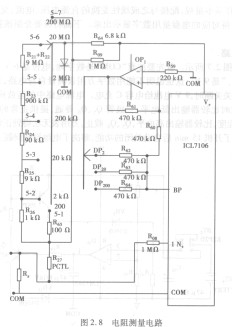

电阻测量及小数点显示电路，采用R1100D101C比例法测电阻，被测电阻尺。和基准电阻串联接在V+和COM之间，两端分得电压。作为ICL7106电路的输入，电路如图2.8所示。故尺。越大，A/D输入越大，当然显示值便会越大。当挡位从200n~20MQ变化时，相应R也在增大，分得电压可计算为ICL7106只有液晶笔端和背电极驱动端，为了显示小数点，利用OP1构成反相放大器形成小数点显示电路，使得ICL7106去LCD的背电极BP点的脉冲信号（50Hz的方波，点空比为50%，保证交流电压有效值为0，延长LCD的使用时间）和相应每个小数点BP2、BP20的脉冲反

向，根据液晶的显示原理，此时正好点亮相应的小数点。

      电压测量电路，直流电压测量，采用电阻分压法直流电压测量，输入直流电压通过分压和转换开关将各个量程电压变成为0~200mV直流电压，最后送人A/D转换器进行转换，然后通过液晶显示器显示出数据的大小。

      测量值越大，分压后送入A/D转换电路输入端的电压越大。挡位变化时，相应的挡位电阻减少。通过计算可知，保证到ICL7106输入端电压值不超过200 mV，这样可使各个量程保持平衡，见表2.1。
