光控路灯控制器的电路原理图如何？

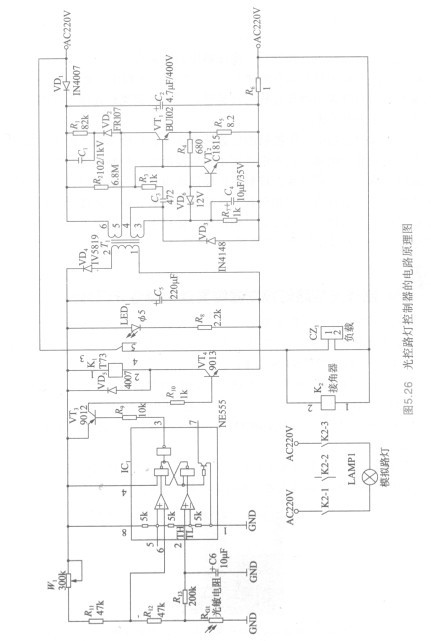

    光控路灯控制器的电路原埋图如图5.26所示。

    电路中，R，、C，、VD，是为保护开关三极管而设，在开关三极管关断的瞬间，变压器产生的自感电动势很高，SN65LV1023ADBR直接加在开关管上容易损坏开关管，接入以上元器件后，变压器中的能量可通过以上元器件进行释放，从而减少对开关管的冲击。在控制部分电路中，R。和C元件的设计，可对开关的动作过程进行延时，可有效避免灯光照射等临时干扰源对开关的干扰。

    在实际的应用中，所控制的负载功率较大，在输出端需要增加带负载能力的放大电路。在本例选用了一只接触器，控制器所控制的是接触器的线包，负载则接在接触器控制回路中，在一些大型控制路灯电路中，可能所接的是三相负载，在接触器的触点中只需接上三相电源就可以，在本例中，只接了单相负载，即只用到了接触器触点的两对触头，当接触器吸合时，负载指示灯点亮。
