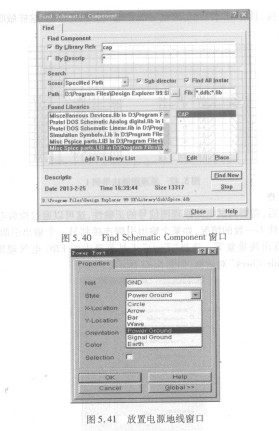

设置好属性后，将元件XC2C64A-7VQG100I移动到合适位置后，再次单击鼠标左键，放置元件，单击鼠标右键退出放置状态。元件放置好后，双击元件也可以修改元件属性。另一种方法是，单击“Find”出现“Find Schematic Component“窗口。在“By Library Refe”中，输入元器件名并单击“Find Now”按钮，即可从所有的元器件库中搜索。选中元器件，单击“Place”按钮，就可把选中的元器件放入原理图文件中，如图5. 40所示。

    注意：Footprint用于设置元件的封装形式，通常应该给每个元件设置封装，而且名字必须正确，否则在印制板自动布局时会丢失元件。

   ①放置电源地。单击“Wiring Tools”布线工具栏中的{按钮，将鼠标拖到原理图编辑界面上即可放置电源地。然后在电源地上双击鼠标左键，出现“Power Port”对话框，将“NET”选项改为“GND”；“Style”选项改为“Power Ground”，单击“OK”按钮即可，如图5.41所示。

    ②旋转：选取到元器件后，每单击一次空格键使元件逆时针旋转90。，按“X”键可以让元件以十字光标为轴做水平调整（元件水平镜像），按“Y”键可以让元件以十字光标为轴做垂直调整（元件垂直镜像）。
