敢置元器件及原理图连线

    Protel 99 SE中提供有绘制原理图的工具，这些XAL7070功能按钮与“Place”菜单下的相应命令功能相同，选择菜单“View”视图_“Toolbars”工具条-÷“Wiring Tools”连线工具条，可打开绘制原理图连线工具条。其按钮功能见表5.1。

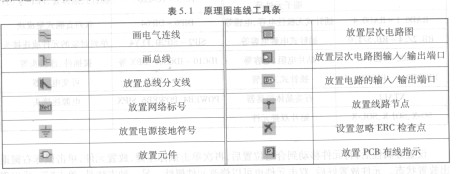

    表5.1原理图连线工具条

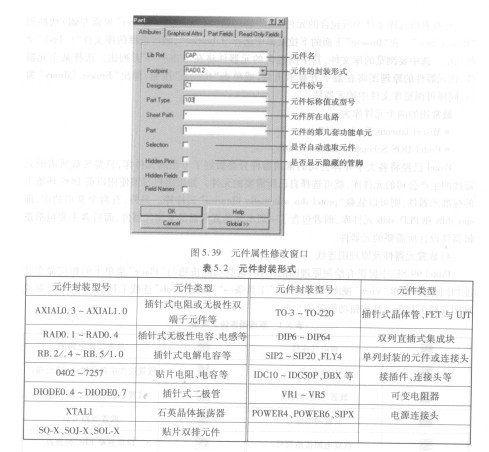

    下面介绍两种元器件放置方式：一种方法是，在所选中的元件库中选择元器件，具体方法是：选中所需元件库，则该元件库中的元件将出现在元件列表中，双击元件名称（如CAP）或单击元件名称后，单击“Place”按钮，元件以虚线框的形式粘在光标上，按键盘上的“Tab”键，弹出如图5. 39所示的元件属性对话框。在弹出的对话框中，可修改元件的属性，如图5.39所示。

     注意：Footprint用于设置元件的封装形式，通常应该给每个元件设置封装，而且名字必须正确，否则在印制板自动布局时会丢失元件，见表5.2。
