怎样制作与调试感应式电子迎宾器？

    答：这个制作外围元器件较少，SPX1117M3-L-3-3/TR因此制作也较为简单，但是由于采用了集成封装技术，芯片与电路板直接集成在一起，因此焊接时间不能太长，否则容易损坏集成电路。图5.51制作好的实物照片，供制作者参考。

    图5.51  制作好的感应式电子迎宾器实物照片

    本例制作电路较为简单，但是安装时，有一定的技巧，否则盒子就很难盖上了。

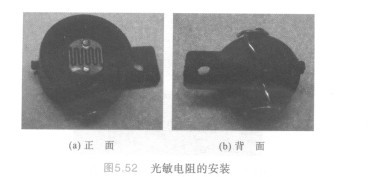

    (1)光敏电阻的安装。本例制作中，为了感应的效果较好，我们对光敏电阻采取了吸光处理，即用了一只黑色的圆筒将光敏电阻安装在里面，这样可以更好地接收到感应信号。为了让光敏电阻能可靠地安装于盒子里，其制作过程读者可参照图5.52进行。

    光敏电阻两个引脚从安装座的两个孔穿过后，折弯绕在安装座的两个小耳朵上，然后将感光筒套在安装座上，而光敏电阻的两个引线则从反面折弯的地方焊出。

     (2)电容的安装。由于这个感应式迎宾器比较小巧，因此元器件的安装应较为紧凑，特别是电容C：和三极管，由于尺寸相对较大，焊接时应考虑平放后安装。

    (3)引线的安装。本例中，扬声器、光敏电阻及电池与线路板的连接都是通过引线完成的，由于扬声器和光敏电阻在安装时，没有极性之分，因此两根线无所谓方向，但是与电池的连接，必须注意极性，否则长时间反装的话，容易损坏集成电路。

    电池的安装方法如图5.52所示。AG13纽扣电池中间突起的为“负”极，平面的为“正”极，这个在电池上也有标明，正极标有一个“+”符号的。按图5.53所示的安装方法，带弹簧的舌片应接正极，在引线与线路板上相连时要注意。
