人的一台日立V-1565示波器前段间在使用过程中突然出现了～些问题，剐开始表现为直读的游标及字符显示有些抖动，IRFB4321PBF但通电时间稍长就会稳定下来。刚开机时抖动不太厉害，字符和游标的晃动位移不到半个字符位，晃动速度也

很慢，基本上不影响使用。起初以为是内部受潮，多烤下机就好了，哪知道我又用了一段时间，字符显示晃动的问题越发严重了，具体故障表现如图1所示。直读信息完全重叠在一块，无法看清，但是波形显示却基本上是稳定的（事实上水平宽度也有问题，如图1中所示是1kHz测试信号，一屏本来应该显示5个周期的，却有5个半周期，但我开始没有注意到，以至于后面走了弯路。

   日立V一1 565是一款2通道的100MHz带宽的模拟示波器，具有CRT光标直读和频率计功能，并且能～键自动设定时间及完成同步，体积也很小，使用起来非常方便。笔者学生时代就接触到了这款示波器，用得最顺手的也要数它了，当然现在数字机普及了，这款模拟示波器就显得有些落伍了。但它在二手市场还是非常受欢迎的，它的口碑很好，质量可靠、返修率低、简单易用，而且价格也很便宜（货源足嘛）。出于这些原因，还有怀旧，我就买了～台，但没想到却“中奖”了。

    由于是曰立的老机型，还是二手的，售后服务比较麻烦，就只有先试着自己修了。在网上搜了下，没有发现类似的案例，不过倒是找到了比较详细的电路图和维修手册，这下问题就简单多了，我花了几天时间把电路图粗看了一遍。

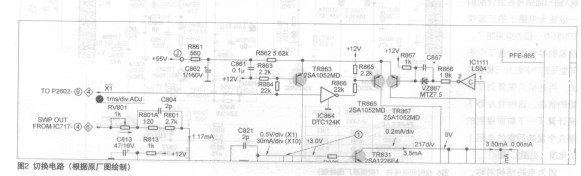

     目前故障的表现是字符水平方向上紊乱了，但波形显示又是“正常的”，因此我怀疑在字符和波形）（轴的切换电路上有问题，首先检查切换电路（见图2）。

   这里我顺便提一下这种带游标直读的模拟示波器的显示原理：其大部分时间是工作在普通波形显示状态下的，和普通模拟示波器一样，但每隔很短的时间会通过描点的方式显示字符及光标信息，类似于LED点阵屏的显示。同时为了不影响波形显示，经过一定的时间间隔，又会切换到普通波形显示模式，由干荧光屏的余辉效应和人眼的视觉残留特性，能同时看到波形和直读信息。
