答：在元器件安装时，要严格按SP490EEN-L/TR线路板上的标示进行安装。对于极性元器件一定要注意方向，对于色环电阻，若无法正确读取其阻值，可借助万用表进行测量，然后对照原理图进行安装。由于本例制作采用最基础的开关电源，对原线路板上的一些器件进行了去除，在实际安装元器件时，对照原理图仔细分析，IC,安装时注意方向，面上有一小圆点，请与线路板上的相应标示对齐，反装无法正常工作，元件安装完后，可参照以下制作好的实物照片，如图5.47所示。

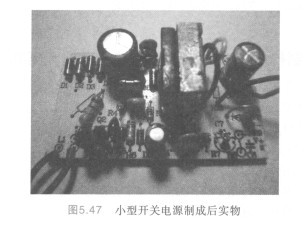

   图5.47  小型开关电源制成后实物

   电源输出线安装时，先在线路板上找到相应位置，只要和C。相连的地方都可以作为输出引线的焊接口，一般引线的极性都为插头的中间为正极，外围为负极，而引线中红色的与插头的中间相连，实际安装时也可用万用表测量电阻进行确认，然后再与线路板进行连接；电源输入线安装时，线路板上有相应标示，引线先上锡，然后再与线路板相连，在电源插头金属片上焊引线前，先其氧化层刮除，然后再上锡，同时焊接时间不能过长，否则容易熔化塑料，造成外壳损坏。

    元器件全部安装完成后，可通电试机。由于开关电源是220V交流电直接接入．测试时不要用手去接触初级元件中的任何金属部位，否则容易触电，特别是开关变压器的外壳是直接与正电源相连的，有条件的最好经隔离变压器隔离后再进行测试。测量VT，漏极电压，正常在100多伏，若为正电源电压，说明电路没有起振，应仔细检测变压器、VT，及相关元件等是否有虚焊；测量CW，和输出端与负极电压，正常CW．在11V左右，输出端在12V左右。
