制作小型开关电源需要选用哪些元器件？

    答：制作小型开关电源电路中的VT，SER2010-681MLB选用DINA6型开关管，VT。选用9012PNP型三极管，VT，选用9014NPN型三极管。

    VD，～VD。选用1N4007型硅整流二极管，VD；选用FRl()7S7tIJ快恢复二极管，VD。选用1N4148型开关二极管，VD，选用SR2100型肖特基二极管，VS选用11V稳压二极簪。

    其他元器件无特殊要求，按图5.45所标型号及参数进行选择。

    制作小型开关电源所用的元器件实物如图5.46所示。

    图5.46制作小型开关电源所用的元器件实物

   怎样制作与调试小型开关电源？

    答：在元器件安装时，要严格按线路板上的标示进行安装。对于极性元器件一定要注意方向，对于色环电阻，若无法正确读取其阻值，可借助万用表进行测量，然后对照原理图进行安装。由于本例制作采用最基础的开关电源，对原线路板上的一些器件进行了去除，在实际安装元器件时，对照原理图仔细分析，IC,安装时注意方向，面上有一小圆点，请与线路板上的相应标示对齐，反装无法正常工作，元件安装完后，可参照以下制作好的实物照片，如图5.47所示。

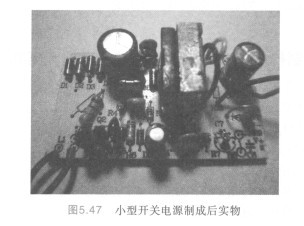

     图5.47  小型开关电源制成后实物
