怎样检测三端固定集成稳压器？

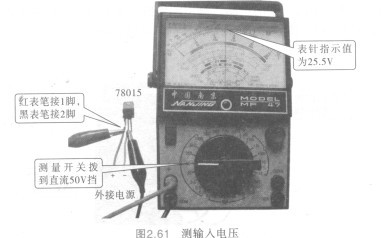

   答：(1)用电压挡检测。用万用 QS3VH251QG表电压挡检测判断三端稳压器的方法如图2.61、图2.62所示。以78015为例，在它的1、2脚加上直流电

压U．（一定要注意极性，U．应至少比稳压器的稳压值高2V，但最高不要超过35V），再将万用表的量程开关拨至直流电压挡，测量78015的3脚与2脚之间的电压，若万用表的读数与稳压值相同，则证明此稳压集成电路是好的。

    图2.62测输出电压

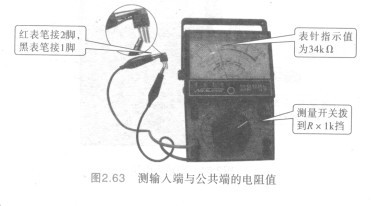

    ( 2)用电阻挡检测。如何判别三端固定集成稳压器(如78012AP)的管脚，一般规律应该是管脚朝下，标记“78012AP”面对自己，从左边管脚开始是：输入端、公共端（地、接机壳）、输出端。为了验证此说明是否正确，可用万用表电阻挡来测量，下面是用MF47型万用表R×lk挡测定的数据：用红表笔接78015的散热板（带小圆孔的金属片），黑表笔分别接另外三个引脚，测出的阻值分别为34k、o Q、llk，这样即可判断出：o Q的管脚为公共端（地、接机壳），34k（阻值最大的）管脚为输入端，11k的管脚为输出端（不同的电表，不同厂家的产品，测出的数值可能有出入，但基本规律不变，如图2.63、图2.64所示。7800系列产品输入端为15～45k，输出端为4～12k)。
