怎样检测三端可调集成稳压器？

   答：如何判别三端可调集成稳压器（如L317）的管脚，一般规律应该是管脚朝下，标记“L317”面对自己，QS3VH253QG从左边管脚开始是：调整

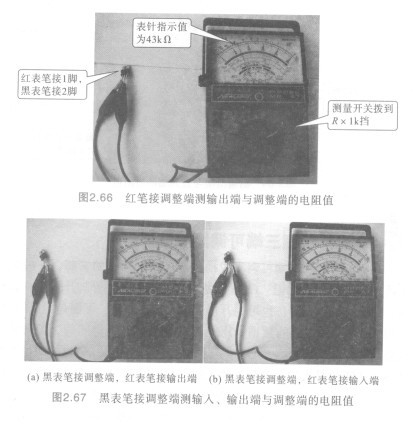

端、输出端、输入端。也可用万用表电阻挡来测量，下面是用MF47型万用表R×lk挡测定的数据：用红表笔接L317的调整器端，黑表笔分别接到输入端和输出端，测出的阻值分别为180k与43k，这样即可判断出180k（阻值最大的）管脚为输入端，43k的管脚为输出端（不同的电表，不同厂家的产品，测出的数值可能有出入，但基本规律不变），如图2.65、图2.66所示。若用黑表笔接L317的调整器端，红表笔分别接到输入端和输出端，测出的阻值均为无穷大，如图2.67所示。

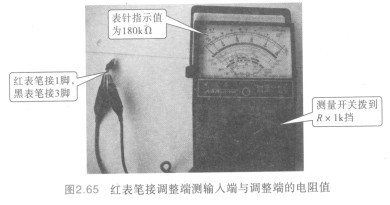

    图2.65红表笔接调整端测输入端与调整端的电阻值
