电路原理图主要由元件图形符号、BC417143BQN文字符号、连线、结点、注释性字符等大部分构成。

     1.图形符号

    图形符号是构成电路图的主体，它代表实际电路中的元件，形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。各个元器件图形符号之间用连线连接起来，就可以反映出各种电路的结构。

    2.文字符号

    文字符号是构成电路图的重要组成部分。为了进一步强调图形符号的性质，同时也为分析、理解和阐述电路图提供方便，在各个元器件的图形符号旁边标注有该元器件的文字符号。

    在如图1-5所示的原理图中，字母"C"表示电容器，  “R”表示电阻器，  “L”表示电感器等。在一张电路图中，相同的元器件往往会有许多个，这也需要用字母将它们加以区别，一般都是在该元器件字母的后面加上序号。

     3．连线

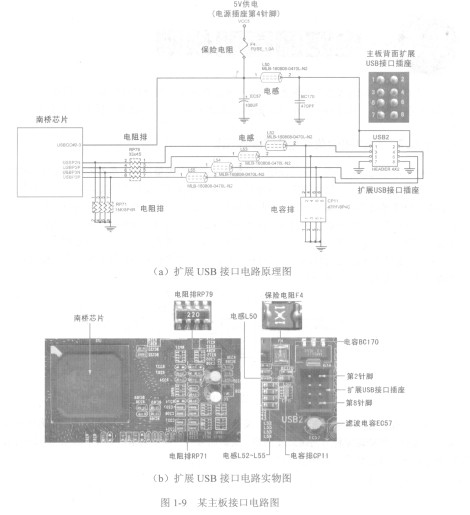

    连线代表实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块。电路原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。如图1-9所示为某主板接口电路图。
