从Altium Designer Winter09版本后，C8051F310-QGR对于零件上的丝印文字、图案，要求比较严格，在零件封装的设计阶段里，最好能让零件上的丝印文字、图案，与焊点（或其他电气元件）之间，保持安全间距。否则使用该零件时，将出现绿色的错误信息。不过，在这次的零件设计之中，并没有这方面的困扰，因为丝印文字、图案与焊点之间有非常充足的间距。

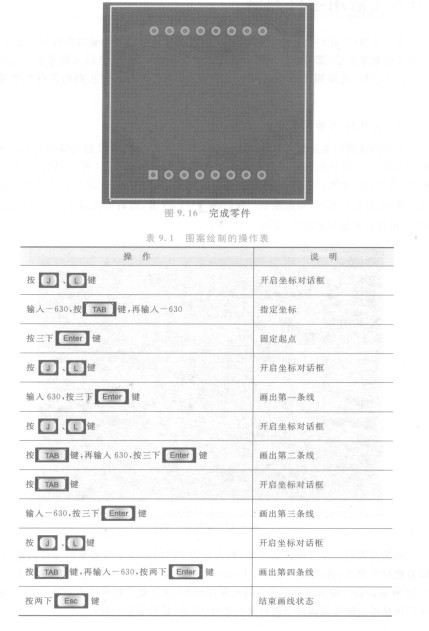

    本零件的图案非常简单，而零件上的丝印文字、图案必须放在顶层丝印层。所以在进行图案的绘制之前，先在编辑区下方的板层标签里，切换到Top Overlay标签。紧接着，按豳钮进入画线状态，接下来请暂时不要碰鼠标，然后按照表9.1操作，即可完成此零件图，如图9. 16所示。
