在此提供3个筛选操作钮，可按照其下筛选栏位与选项的设定，进行筛选动作：
     ①fApplyl钮的功能是进行筛选。在使用本LNK408EG按钮之前，可先在下面的铺铜分类区块、铺铜区块、铺铜组件区块中，指定所要筛选的对象，再按本按钮，即可在编辑区里筛选该元件。其实，只要在下面的区块中，指定所要筛选的对象，即可在编辑区里筛选该元件，根本不需要按本按钮。只是，若取消筛选后，可再按本按钮恢复筛选状态。

    ②按钮的功能是进行取消筛选状态。

    ③按钮设置筛选时，编辑区的缩放比例。按本按钮即可拉出缩放比例

滑轴，如图7. 29所示，越往右边移，编辑区内的显示比例越大；反之，越往左边移，编辑区内的显示比例越小。

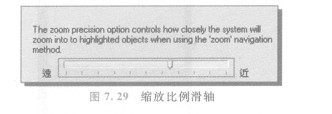

      图7. 29缩放比例滑轴

     在此提供筛选的模式设定功能，说明如下：

      ①“筛选”栏位的功能是指定筛选时，对于非筛选元件的处理方式，若选取

“Normal”选项，则设定对于非筛选元件，采用正常显示模式；若选“Mask”选项，则设定对于非筛选元件，采用单色显示模式；若选取“Dim”选项则设定对于非筛选元件，采用淡化显示模式。  ，

     ②“选取(Select)”选项设定进行筛迭时，选取筛选的于件。

     ③“缩放(Zoom)”选项设定进行筛选时，按缩放编辑区的显示比例，以突显筛选的于件。
