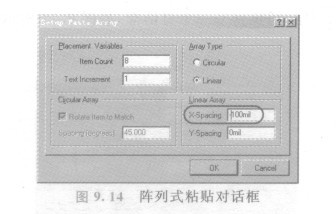

紧接着，再启动“Edit”一“Paste Special”命令，然后在随即C8051F300-GMR出现的对话框里按iPaste Array钮，切换到另一个对话框，如图9. 14所示。

     将“x间距( X-Spacing)”栏位改为- lOOmil，再按霞疆互叠钮关闭对话框。按键，屏幕出现图9. 12所示坐标对话框。同样，接下来的动作，将全部使用键盘，将鼠标放在一边不要去动它。输入350，按圈键，再输入470，按两下回

键，即可粘贴8个焊点，如图9. 15所示。

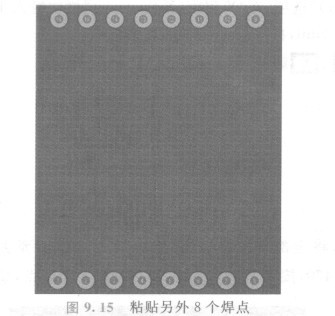

     图9.15粘贴另外8个焊点

     最后，指向左下角的1号焊点，双击鼠标左键，开启其属性对话框，将“形状(Shape)”栏位改选取“Rectan”选项，再按誓蒸霖钮关闭对话框，即可将1号焊点改为方形。而焊点的编辑工作，也告一个段落。
