批次模式(Batch Mode)区块的功能是设定存档方式。若选取“各FQP12N60C板层分开存档(Separate file per layer)”选项，则每个板层都各存一个文档；若选取“存为同一文档(Panelize layers)”选项，则全部存成一个文档。

    ·绘图机类型( Plotter Type)区块的功能是设定输出装置的种类，基本上，输出装置就是光学式绘图机，电路板雕刻机可视为模拟光学式绘图机的装置，而光学式绘图机可分为激光光学式绘图机（点阵式）及传统光学式绘图机（向量式）。若是激光光学式绘图机，可选取“未排序（点阵）[ Unsorted( raster)]”选项；若是传统光学式绘图机，可选取“排序（向量）[Sorted( vector)]”选项。

      ·其他(Other)区块提供其他选项：

    “光圈变更时加G54[G54 0n aperture change]”选项设定更换光圈之前，必须先加入G54命令，这是针对特殊输出装置的需求。

   “最佳化改变位置(Optimize change location commands)”命令选项设定路径最佳化，对于向量式输出装置（或电路板雕刻机），比较有用。

   “使用软件画弧线(Use software arcs)“选项设定以软件方式，产生弧线。

   “产生DRC规则输出文档(．RUL) [Generate DRC Rules export file(. RUL)]”选项设定输出设计规则文档。

     设定完成后（其实，只要在板层页里指定输出板层即可），按蠢霾瑟瑟钮即可产生Gerber文档（在Generated＼CAMtastic! Documents文件夹里）及CAMtastic文档，同时开启CAMtastic文档（非必要文档），如图8.76所示，记得切换回电路板编辑区。

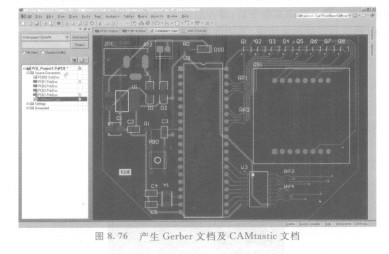

     图8. 76  产生Gerber文档及CAMtastic文档
