RFID卡读写器主板的电路原理

发布时间:2013/11/20 18:55:04 访问次数:6918

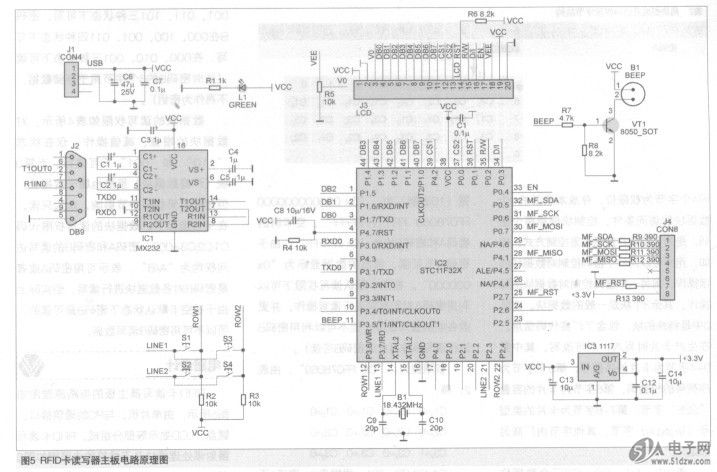

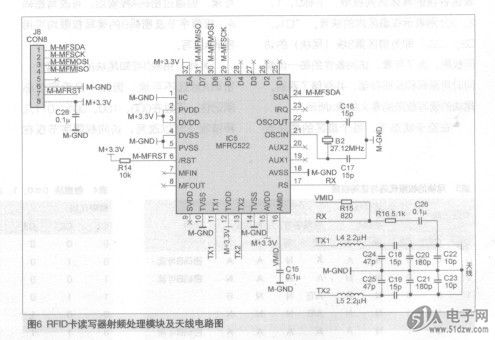

    RFID卡读写器主板的电路原理图如图5所示,E2SB40.0000FAEE11M由单片机、与PC的通信接口、键盘、LCD显示等部分组成。RFID卡读写器射频处理模块及天线等的电路图如图6所示。
    射频处理模块(也称为射频基站模块)是射频卡读写器的关键部件,RFID卡读写器通过该模块与射频卡进行数据通信。射频处理模块的主要部件就是射频基站芯片,这里我们选用Philip公司的MFRC522。它是13.56MHz非接触式通信中高集成读卡IC系列中的一员,利用先进的调制和解调概念,完全整合了在13.56MHz下任何类型的被动非接触式通信方式和协议。它内部包括微控制器接口单元、模拟信号处理单元、IS014443A规定的协议处理单元,以及Mifare卡特殊的Cryptol安全密钥存储单元,可以与所有兼容Intel或Motorola总线的微控制器直接连接,其内部还具有64个字节的先入先出(FIFO)队列,可以和微控制器实现高速数据传输。


    MFRC522内部的发送器部分无需增加有源电路就能够直接驱动近操作距离的天线(可达lOcm),接收器部分提供一个高效的解调和解码电路,数字部分处理IS014443A帧和错误检测。


    天线部分主要包括低通滤波器、接收电路、天线匹配电路和天线线圈,天线拾取的信号经过天线匹配电路送到RX脚,MFRC522的内部接收器对信号进行检测和解调,并根据寄存器的设定进行处理。然后数据被发送到并行接口,由单片机进行读取。制作完成的实验样机如图7所示。

    RFID卡读写器主板的电路原理图如图5所示,E2SB40.0000FAEE11M由单片机、与PC的通信接口、键盘、LCD显示等部分组成。RFID卡读写器射频处理模块及天线等的电路图如图6所示。
    射频处理模块(也称为射频基站模块)是射频卡读写器的关键部件,RFID卡读写器通过该模块与射频卡进行数据通信。射频处理模块的主要部件就是射频基站芯片,这里我们选用Philip公司的MFRC522。它是13.56MHz非接触式通信中高集成读卡IC系列中的一员,利用先进的调制和解调概念,完全整合了在13.56MHz下任何类型的被动非接触式通信方式和协议。它内部包括微控制器接口单元、模拟信号处理单元、IS014443A规定的协议处理单元,以及Mifare卡特殊的Cryptol安全密钥存储单元,可以与所有兼容Intel或Motorola总线的微控制器直接连接,其内部还具有64个字节的先入先出(FIFO)队列,可以和微控制器实现高速数据传输。


    MFRC522内部的发送器部分无需增加有源电路就能够直接驱动近操作距离的天线(可达lOcm),接收器部分提供一个高效的解调和解码电路,数字部分处理IS014443A帧和错误检测。


    天线部分主要包括低通滤波器、接收电路、天线匹配电路和天线线圈,天线拾取的信号经过天线匹配电路送到RX脚,MFRC522的内部接收器对信号进行检测和解调,并根据寄存器的设定进行处理。然后数据被发送到并行接口,由单片机进行读取。制作完成的实验样机如图7所示。
