②“删除死铜(Remove Dead Copper)”选项设定删除无法连接到指定网络的铺铜块。

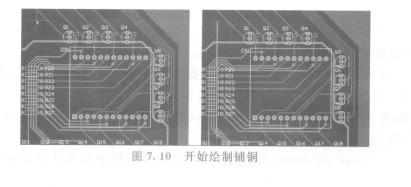

    设定完成后，按菱懑夏量钮关闭对话框，即进入LMBT2907ALT1G绘制铺铜状态。指向所要铺铜的一角，按鼠标左键，如图7. 10左图所示；移动鼠标，即可拉出一个多边形或一条线，如图7. 10右图所示。

     图7.  10开始绘制铺铜

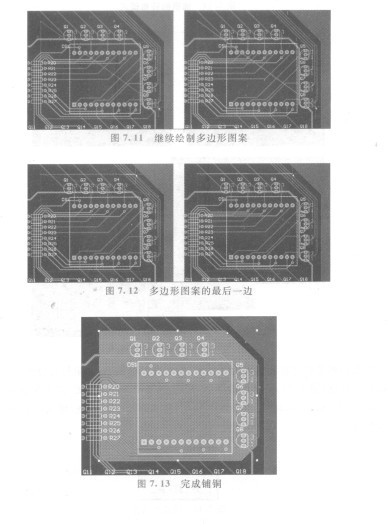

     再移动鼠标拉出一个多边形，按鼠标左键，以固定之前的边线，如图7. 11所示。

   同样的操作，直到最后一个边，按鼠标左键，如图7. 12所示，再按鼠标键，即完成绘制，同时也将显示此铺铜，如图7. 13所示。

     Altium Designer的铺铜提供5种转角模式，如图7.13所示，我们可按键切换转角模式。

    在图7. 13中为十字线的线化铺铜，而在图7.15里，分别展示不同的铺铜。
