扇出属性(Choose Fanout Properties.)区块提供3个选项。

    ．“不含网络焊点(Fanout Pads Without Nets)”选项设定进行扇出时，没有网络的焊点一起扇出，LM2931AZ-5.0RAG如图6. 65左图所示。若不选取本选项，则没有网络的焊点将不扇出，如图6. 65右图所示。

      图6. 65左图包含无网络焊点的扇出、右图不包含无网络焊点的扇出

   ．“含外侧两列焊点(Fanout Outer 2 Rows of Pads)”选项设定零件外侧两列焊点也要扇出，主要针对BGA零件，如图6.66左图所示。若不选取本选项，则零件外侧两列焊点不扇出，如图6. 66右图所示。

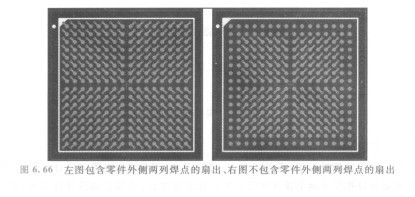

     图6. 66左图包含零件外侧两列焊点的扇出、右图不包含零件外侧两列焊点的扇出
