电源／接地层[Internal Planes(P)l区块设定电源／接地板层的显示颜色，以及是否显示。其中，除板层名称不同外，其余各项目与信号板层区块一样。

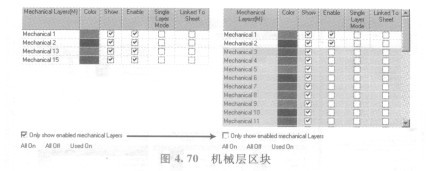

      机械层[Mechanical Layers(M)]区块设定机械层的显示颜色、是否显示、是否启用等，IRL2505PBF信号板层与电源板层的启用方式是在电路板叠层管理器中设定，而机械层的启用，则是在这个区块中设定。在此，仅介绍与信号板层区块不同的项目，如图4. 70所示，在本区块里多出3个栏位。

   “启用(Enable)”栏位设定启用该机械层，若要启用该机械层，则选取其栏位中的选项即可，而该机械层也将成为此电路板资料库里的一部分。另外，若原本机械层里有物件的话，则无法取消其启用选项。

   “单层显示模式( Single  Layer Mode)”栏位设定该机械层是否可采用单层显示模式；“连接到图纸( Linked To Sheet)“栏位设定将该机械层连接到电路板图纸。

     锡膏／阻焊层[Mask Layers( A)]区块设定锡膏层与阻焊层的显示颜色，以及是否显示。其中，除板层名称不同外，其余各项与信号板层区块一样。而区块之中，只有下列4个板层：

   ·Top Paste为顶层锡膏层。

   ·Bottom Paste为底层锡膏层。

   ·Top Solder为顶层阻焊层。

   ·Bottom Solder为底层阻焊层。

     其他层[Other Layers(0)]区块设定其他板层的显示颜色，以及是否显示。其中，除板层名称不同外，其余各项目与信号板层区块一样。而区块之中，只有下列4个板层：

   ·Drill Guide为钻孔指示图，也就是孔径图。

   ·Keep-Out I。ayer为禁止布线层。

   ·Drill Drawing为钻孔图。

   ·Multi-Layer为复合层，也就是在各板层都会出现的元件，如直插式的焊点等。
