设定推挤强度( Set Shore Depth.．．)

      本命令是为了配合前一个命令而设的，主要是设定IRG4PSC71U一次可推开几层重叠的零件。当然，前一个命令已经没有价值了，本命令更是多余。

     从插件文档定位零件( Place From F-ilc.．．)

     本命令提供根据插件文档进行零件布局，这个命令还蛮好用的，可说是

Component Placement功能里，唯一稍微有一点点价值的功能。启动本命令后，在随即出现的对话框里，指定所要采用的插件文档(*．PIK)，在按嚣飘露疆钮关闭对话框，软件即快速布局零件。以前的插件文档的扩展名为*．pik，而现在Altium Designer所产生的插件文档的扩展名为*．txt或*．CSV，必须在对话框里的文档名栏位中，将*．PIK改为*．*，才看得到我们的插件文档。

     依序摆放零件( Rcposition Sclcctcd Coml)oncn_ls)

     本命令的功能是依序对选取的零件进行放置，使用本命令之前，先选取所要摆放的零件。启动本命令后，游标将出现其中一个零件，再指向所要放置的位置，按鼠标左键将它固定；同时游标上，将再出现下一个零件…．．

     板形指的是电路板的外形，当我们要设计板形时．首先要绘制电路板框，基本上，在任何板层上所绘制的板框，都可以切割板形。不过，为了后续电路板设计与制造，我们还是在特定板层上绘制板框，通常是在禁止布线层( Keep-

(Mechanical Layer)绘制。

     绘制板框与切板

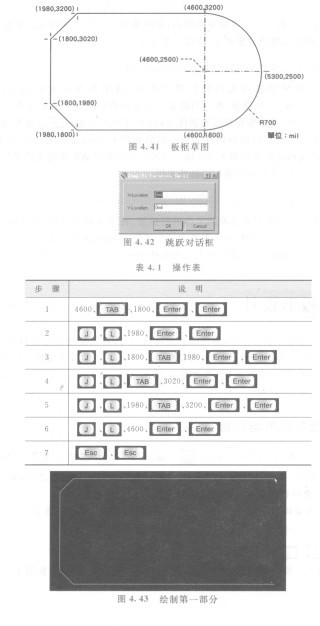

     绘制板框的方式可以利用线段（阁）、弧线（麓、嘲）或圆形（翻）等绘制，其中以线段方式为多，不过，一定要成为封闭的区域才行。而绘制板框之前，最好有个草图，若能标示坐标将更容易绘制，如图4. 41所示。

     ①首先按编辑区下方的Keep-Out Layer板层标签，切换到禁止布线层。再按瓣钮拉下菜单，并选取翻钮进入绘制线条状态。

    ②按钮开启图4. 42所示的对话框。

   ③按表4.1操作，即可完成一部分绘制，并退出绘制线条状态，如图4.43所示。
