当我们要绘制圆形时，先在编辑区下方的板层标签列里，切换IRFR420ATRPBF所要绘制圆形的板层，再启动“Place"一“Full Circle”命令，即进入绘制圆形状态。指向所要绘制圆形的圆心位置，按鼠标左键，再移动鼠标拉出一个圆。当半径适当后，按鼠标左键，即完成此圆形。这时候，仍在绘制圆形状态，我们可继续绘制其他圆形，或按鼠标右键，结束绘制圆形状态。

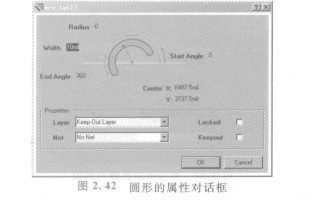

    若要编辑圆形的属性，则指向该圆形，双击鼠标左键，开启其属性对话框，如图2. 42所示，在此可发现，圆形的属性与圆弧线完全一样，唯一区别是圆形的起始角为0。、结束角为360。，刚好是360。。

     实心多边形操作
   当我们要绘制实心多边形时，先在编辑区下方的板层标签列里，切换到所要绘制多边形的板层，再启动“Place”一“Solid Region”命令，即进入绘制实心多边形状态。

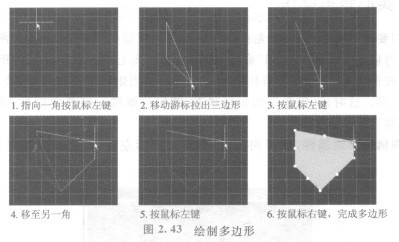

     指向所要绘制多边形的一角，按鼠标左键，再移动游标拉出一个三边形，这时候可按回键切换转角模式。按鼠标左键，固定两边，再移动游标，至另一角，按键，固定第三边……当所要绘制的形状适当后，按鼠标左键，再按鼠标右键，即完成此多边形，如图2. 43所示。这时候，仍在绘制多边形状态，我们可继续绘制其他多边形，或按鼠标右键，结束绘制多边形状态。
