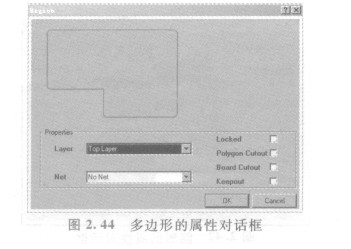

若要编辑多边形的属性，则指向该多边形，双击鼠标IRFR420TRPBF左键，开启其属性对话框，如图2. 44所示。

     ①“板层(I。ayer)”栏位为此多边形所在的板层。

     ②“网络(Net)”栏位为此多边形所连接的网络。

     ③“锁住( Locked)”选项设定锁住此多边形，使之无法被移动。

     ④“铺铜切除区(Polygon Cutout)”选项设定此多边形将定义铺铜切除区，也就是在铺铜里，所要挖窒铺铜的区域，待7.1节再详述。

     ⑤“电路板切除区(Board Cutout)”选项设定此多边形将定义电路板切除区，待7.1节再详述。

     ⑥“禁止布线区(Keep-Out)”选项设定此多边形将定义禁止布线区。

    完成设定后，按钮关闭对话框，即可将具体设置反映到该多边形上。另外，我们也可直接在编辑区里选取所要编辑的多边形，使之出现控点。再拖曳控点即可改变此多边形的形状。
