本区块设定此焊点的尺寸与形式，其中各项IRFPF50PBF说明如下：

      ①“简单( Simple)”选项设定该焊点在各板层的尺寸与形状都一致，选取此选项后，其下有4个栏位。

     “X尺寸、Y尺寸( X-Size，Y-Size)”栏位里分别为此焊点的宽度与高度。

     “形状( Shape)”栏位里指定此焊点的形状，其中包括Round（圆形）、

Rectangular(矩形)、Octagonal【八角形）及Rounded Rectangle(圆角矩形)4个选项。

   ．“转角[Corner Radius(%)]”栏位里指定圆角矩形焊点（选取“Rounded

Rectangle”选项）的转角，可在本栏位中设定转角的半径（采用百分比方式设定）。

     ②“顶层一中间层一底层( Top-Middle-Bottom)”选项设定该焊点在各板层的尺寸与形状，可分别设定顶层与底层的尺寸与形状，而所有中间层的尺寸与形状则统一设定。

     若选取此选项，则其下4个栏位中，各有顶层、中间层及底层的设定，我们可分别设定该焊点在顶层、中间层及底层的大小与形状。    ，

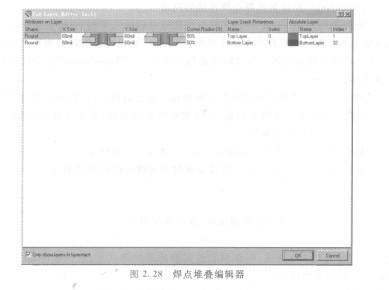

      ③“全堆叠(Full Stack)”选项设定该焊点在各板层的尺寸与形状，将以焊点板层堆叠来定义，我们可按钮，开启图2.28所示的对话框，其中展示整个焊点堆叠，可分别对每个板层的焊点形状、大小进行编辑。

     ④“钻孔偏移量(X/Y)[Offset From Hole Center(XlY)]”栏位的功能是设定该

焊点的钻孔偏移量，即俗称的偏孔。通常焊点的钻孔在焊点的中间，但有些情况需要把钻孔偏向一边，则可在此栏位中设定偏移量，其中左边栏位为X轴的偏移量，右边栏位为Y轴的偏移量。
